Dwa wzmacniacze klasy D o podobnej mocy mogą inaczej zachowywać się z tymi samymi kolumnami. Jedną z przyczyn jest sposób prowadzenia sprzężenia zwrotnego. Gdy pętla obejmuje filtr wyjściowy, charakterystyka częstotliwościowa może mniej zależeć od impedancji kolumny. To pokazuje, dlaczego przy ocenie współczesnych końcówek mocy sama liczba watów niewiele mówi: znaczenie mają też praca z rzeczywistym obciążeniem, szum, zakłócenia i współpraca z resztą systemu.
Klasa D dojrzewa: liczy się cały stopień wyjściowy
Wzmacniacz klasy D szybko przełącza tranzystory wyjściowe. Zanim sygnał trafi do kolumny, filtr tłumi znaczną część składowych związanych z częstotliwością przełączania. Wysoka sprawność oznacza mniej ciepła przy większej mocy i ułatwia budowę kompaktowych urządzeń. Nie sprawia jednak, że wszystkie moduły klasy D mają podobne parametry. Liczą się m.in. topologia sprzężenia zwrotnego, częstotliwość przełączania, filtr, zasilacz i projekt płytki.
W części konstrukcji pętla sprzężenia zwrotnego pobiera sygnał za filtrem wyjściowym. Układ może wtedy korygować część zmian powodowanych przez filtr i kolumnę, zamiast kontrolować tylko przebieg przed filtrem. Różnicę można zobaczyć w pomiarze pasma przy różnych obciążeniach. Nie jest to jednak gwarancja lepszego wzmacniacza: taka pętla wymaga starannego projektu, a jej stabilność przy nietypowych obciążeniach trzeba sprawdzić.
Coraz lepsze gotowe stopnie mocy kierują uwagę na sposób ich zabudowy. Ten sam moduł może dać inne wyniki w dwóch urządzeniach, jeśli różnią się prowadzeniem masy, ekranowaniem, zasilaniem lub odprowadzaniem ciepła. Jest to szczególnie ważne przy dużej mocy w małej obudowie. Wysoka sprawność zmniejsza straty, ale ich nie usuwa.
Co sprawdzić w pomiarach klasy D?
Do porównania przydają się pomiary nie tylko z rezystorem 8 Ω, lecz także przy 4 Ω oraz — jeśli producent dopuszcza takie obciążenie — przy 2 Ω. Warto zobaczyć charakterystykę częstotliwościową pod różnymi obciążeniami, zależność zniekształceń od mocy, szum na wyjściu i zachowanie podczas dłuższej pracy z wysokim poziomem sygnału. Pojedynczy wynik THD+N przy 1 kHz nie pokaże, czy wzmacniacz utrzyma parametry w całym paśmie i po rozgrzaniu.
Nowe półprzewodniki: potencjał azotku galu bez magii
Tranzystory z azotku galu, czyli GaN, trafiają do niektórych stopni mocy klasy D i zasilaczy. Pozwalają projektantom stosować bardzo szybkie przełączanie i potencjalnie ograniczać część strat przełączania. Może to pomóc w osiągnięciu wysokiej sprawności albo zmniejszeniu wybranych elementów układu. Sam napis „GaN” nie mówi jednak nic pewnego o szumie czy zniekształceniach gotowego wzmacniacza.
Szybkie zbocza stawiają wysokie wymagania projektowi ścieżek, filtrowaniu i kompatybilności elektromagnetycznej. Nieudana integracja może zniwelować korzyści z droższego tranzystora. Dlatego konstrukcję z GaN i wzmacniacz oparty na tranzystorach krzemowych warto porównywać jako kompletne urządzenia, przy zbliżonej mocy i obciążeniu — nie na podstawie samego materiału półprzewodnika.
Zasilanie i zarządzanie energią stają się bardziej elastyczne
Zasilacze impulsowe często współpracują z nowoczesnymi końcówkami mocy. Mogą dostarczyć dużą moc bez ciężkiego transformatora sieciowego i ułatwiają budowę urządzeń wielokanałowych. Ważna jest jednak nie tylko moc oddawana przez krótką chwilę. Trzeba też wiedzieć, jak zasilacz zachowuje się przy długotrwałym obciążeniu obu kanałów, spadku napięcia sieciowego i wzroście temperatury.
W niektórych konstrukcjach szyny zasilania dostosowują się do zapotrzebowania stopnia wyjściowego. Stosuje się też inne sposoby ograniczania strat przy cichszym odsłuchu. Chodzi o mniejszy pobór energii i nagrzewanie bez utraty zapasu na krótkie szczyty sygnału. Układ sterowania musi przy tym reagować odpowiednio szybko i nie wnosić zakłóceń do toru audio.
W specyfikacji łatwo pomylić trzy różne wielkości:
- Moc ciągła opisuje pracę przez dłuższy czas, ale jej znaczenie zależy od warunków pomiaru i chłodzenia.
- Moc krótkotrwała mówi o możliwości oddania energii przez ograniczony czas; nie zastępuje danych o pracy ciągłej.
- Pobór w spoczynku ma znaczenie, gdy sprzęt pozostaje włączony przez wiele godzin, lecz nie określa jego możliwości przy głośnym odsłuchu.
Liczy się również działanie zabezpieczeń termicznych i nadprądowych. Przewidywalna reakcja na przeciążenie jest bardziej użyteczna niż imponująca moc uzyskana na chwilę, tuż przed zadziałaniem ogranicznika.
DSP i końcówka mocy tworzą jeden system

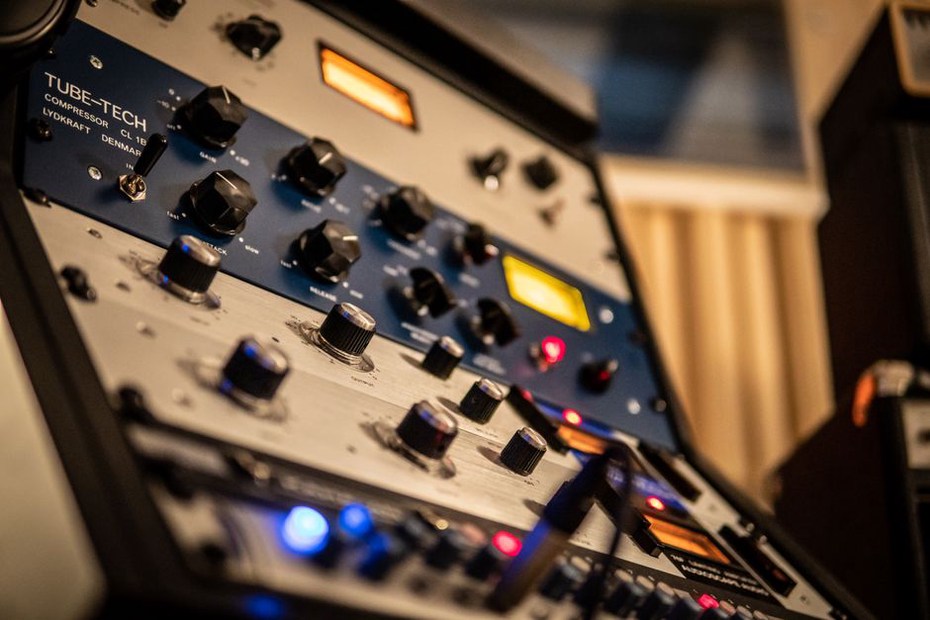

Wzmacniacze z DSP mogą łączyć regulację głośności, zwrotnicę aktywną, opóźnienia i korekcję w jednym urządzeniu. Zmienia to sposób budowy systemu: sygnał można podzielić na pasma przed końcówkami mocy, a następnie zasilać osobno każdy głośnik lub kanał. Daje to kontrolę nad częstotliwościami podziału i pozwala zabezpieczać przetworniki, ale wymaga poprawnych ustawień. Źle skonfigurowany filtr aktywnej zwrotnicy może być dla głośnika groźniejszy niż niewielka różnica w parametrach dwóch wzmacniaczy.
Wejście cyfrowe nie oznacza, że sygnał pozostaje w domenie cyfrowej aż do stopnia wyjściowego. Stosuje się różne architektury konwersji i modulacji; dla użytkownika więcej mówią mierzalne parametry oraz dostępne funkcje niż hasło o „czysto cyfrowym” torze. Warto też sprawdzić działanie regulacji głośności, maksymalny poziom wejściowy i ryzyko przesterowania wewnętrznego DSP, zanim sygnał dotrze do końcówki.
DSP przydaje się szczególnie przy subwooferze i w instalacjach wielokanałowych, gdzie trzeba uzgodnić poziomy oraz czas dotarcia dźwięku. Korekcja nie zastąpi jednak rozsądnego ustawienia kolumn. Zależność między ustawieniem, pomiarami a EQ szerzej wyjaśnia tekst o akustyce pokoju odsłuchowego.
Więcej kanałów, mniej miejsca — ale nie mniej wymagań
Wysoka sprawność i modułowa budowa ułatwiają zmieszczenie kilku niezależnych kanałów w jednej obudowie, bez dużego radiatora dla każdego stopnia. Przydaje się to w kinie domowym i aktywnych zestawach głośnikowych. Moc podana dla jednego kanału nie musi jednak być dostępna jednocześnie na wszystkich. Ograniczenie może wynikać ze wspólnego zasilacza, chłodzenia albo dopuszczalnego poboru prądu z sieci.
Ostrożności wymaga również mostkowanie kanałów. Układ mostkowy może zwiększyć napięcie dostarczane do pojedynczego głośnika, ale każdy z dwóch stopni pracuje wtedy z bardziej wymagającym obciążeniem niż przy zwykłym połączeniu. Jeśli wzmacniacz jest stabilny z kolumną 4 Ω w trybie stereo, nie wynika z tego, że można bezpiecznie zmostkować kanały i podłączyć tę samą kolumnę. Trzeba sprawdzić impedancje dopuszczone przez producenta dla każdej konfiguracji.
Interfejsy i automatyka: wygoda z warunkami brzegowymi
Wiele nowych wzmacniaczy przyjmuje sygnał z telewizora, sieci i lokalnych źródeł, przełącza wejścia oraz uruchamia się automatycznie. Te funkcje są wygodne, dopóki nie utrudniają codziennej obsługi. Przed zakupem dobrze ustalić, co dzieje się po zaniku zasilania, czy urządzenie pamięta poziom głośności, jak wycisza sygnał podczas zmiany wejścia i czy podstawowe funkcje wymagają aktualizacji oprogramowania.
Połączenie balansowane bywa pomocne przy długich przewodach i urządzeniach zasilanych z różnych gniazd, jeśli obie strony prawidłowo obsługują taki sygnał. Samo gniazdo XLR nie potwierdza parametrów całego toru. Z kolei krótkie, poprawnie podłączone połączenie RCA w domowym zestawie może działać bez słyszalnych zakłóceń. Większy wybór złączy daje więc elastyczność, ale nie oznacza konieczności wymiany jednego standardu na drugi.
Jeśli wzmacniacz obsługuje się przez aplikację, warto sprawdzić, czy głośność i źródło można zmienić także z panelu lub pilota. To ważne przy sprzęcie kupowanym na lata: końcówka mocy może nadal działać, gdy wsparcie dla aplikacji już się skończy.
Lepsze specyfikacje powinny ułatwiać porównania
Dokładniejsze pomiary pokazują różnice, których nie da się zamknąć w jednej wartości mocy czy THD+N. Rzetelna dokumentacja powinna podawać warunki pomiaru, jego pasmo, obciążenie, liczbę pracujących kanałów i poziom sygnału. Bez tych danych nawet precyzyjnie zapisany wynik trudno zestawić z wynikiem innego urządzenia.
Znaczenie poszczególnych parametrów zależy od zastosowania. Przy kolumnach o wysokiej skuteczności szum własny łatwiej usłyszeć z miejsca odsłuchowego. Przy dużych spadkach impedancji ważne stają się wydajność prądowa i zachowanie zabezpieczeń. Gdy wzmacniacz stoi blisko źródeł zakłóceń radiowych oraz przewodów sygnałowych, liczą się odporność na zakłócenia i prowadzenie kabli. Żaden pojedynczy pomiar nie zastąpi sprawdzenia warunków, w których urządzenie ma pracować.
| Obietnica lub nowa funkcja | Praktyczne pytanie kontrolne |
|---|---|
| Większa moc w mniejszej obudowie | Czy podano wynik przy długotrwałej pracy obu kanałów i dopuszczalne warunki chłodzenia? |
| Nowoczesny stopień klasy D | Czy pasmo i zniekształcenia zmierzono również przy obciążeniu 4 Ω? |
| DSP i automatyczna korekcja | Czy można sprawdzić ustawione filtry, poziomy i zakres regulacji? |
| Sterowanie aplikacją | Czy podstawowe funkcje działają bez telefonu i dostępu do sieci? |
Przykład decyzji dla konkretnego zestawu
Załóżmy, że kolumny mają nominalnie 4 Ω, a producent podaje spadek impedancji poniżej tej wartości. Duża moc wzmacniacza opisana wyłącznie dla 8 Ω nie wystarczy do oceny. Najpierw trzeba potwierdzić dopuszczalne obciążenie, potem sprawdzić moc i zniekształcenia przy 4 Ω wraz z warunkami pomiaru. Jeśli urządzenie ma stanąć w zamkniętej szafce, trzeba jeszcze uwzględnić wymagany odstęp wentylacyjny — nawet gdy wzmacniacz klasy D pozostaje chłodny podczas cichego odsłuchu.
