Jeśli dźwięk robi się szorstki dopiero po podkręceniu głośności, nie obwiniaj od razu kolumn. Sygnał mógł już wcześniej przekroczyć dopuszczalny poziom w przetworniku, przedwzmacniaczu albo na wejściu końcówki mocy. Podobny objaw wystąpi, gdy wzmacniaczowi zabraknie zapasu napięcia lub prądu. Najpierw trzeba więc ustalić, gdzie w torze powstaje problem. Sam odsłuch nie wskaże tego z pewnością.
Pod hasłem „zniekształcenia” kryją się różne zjawiska: obcinanie szczytów sygnału, produkty nieliniowości, przeciążenie głośników, brum i zakłócenia przenikające przez przewody lub drogą radiową. Każde wymaga innego podejścia. Korekcja barwy nie naprawi przesterowanego wejścia, a mocniejszy wzmacniacz nie usunie rezonansu pokoju. Rozsądna kolejność to sprawdzenie sygnału i połączeń, potem zapasu mocy i obciążenia, a na koniec zachowania kolumn w pomieszczeniu.
Najpierw rozróżnij objaw od jego przyczyny
Przesterowanie często ma wyraźny próg: po przekroczeniu pewnego poziomu głośne fragmenty nagrania nagle tracą czystość. Trzaski przy poruszaniu wtykiem lub pokrętłem sugerują problem ze stykiem. Brum zwykle słychać także podczas pauzy, a świst czy cyfrowy terkot może zmieniać się wraz z pracą pobliskich urządzeń. To tropy, nie gotowe diagnozy — kilka usterek może występować naraz.
Przy umiarkowanej głośności odtwórz ten sam fragment z dwóch źródeł i sprawdź, czy objaw dotyczy obu kanałów. Jeśli pojawia się tylko przy jednym nagraniu, zacznij od pliku lub wydania. Jeśli występuje niezależnie od źródła, szukaj dalej w torze. Nie podnoś głośności tylko po to, by „lepiej usłyszeć” przester. Długie odtwarzanie silnie zniekształconego sygnału może uszkodzić głośnik wysokotonowy.
Zachowaj zapas poziomu w torze sygnałowym
Cyfrowe przesterowanie i korekcja EQ
W cyfrowym torze audio poziom sygnału musi mieścić się w granicach każdego etapu przetwarzania. Plik może być poprawny, a mimo to podbicie basu o 6 dB, korektor systemowy lub sumowanie kanałów w DSP podniesie szczyty zbyt wysoko. Część aplikacji ma wewnętrzny zapas, ale przester może pojawić się później — na wyjściu bloku DSP albo przetwornika. Dlatego przed podbiciem pasma obniż poziom sygnału. Jeśli największe podbicie wynosi 6 dB, wstępne tłumienie bliskie −6 dB jest rozsądnym punktem wyjścia. Potem sprawdź wskaźnik szczytów.
Podbicie najniższego basu obciąża też wzmacniacz i głośnik niskotonowy. Korekcja o 6 dB oznacza w przybliżeniu dwukrotnie większe wymagane napięcie i czterokrotnie większą moc w tym paśmie, jeśli system ma odtworzyć ten sam materiał bez ograniczania sygnału. Głębokiego wygaszenia fal w miejscu odsłuchu zwykle nie warto więc wypełniać dużym podbiciem. Przesunięcie kolumny, subwoofera lub fotela bywa skuteczniejsze i nie pochłania zapasu mocy.
Źródło, przedwzmacniacz i końcówka mocy
Poziom wyjściowy źródła może pasować do jednego wejścia, a przeciążać inne. Zdarza się to zwłaszcza przy łączeniu sprzętu profesjonalnego z domowym, korzystaniu z zewnętrznego przedwzmacniacza lub wejścia o nietypowej czułości. Gdy przester powstanie na wejściu analogowym, ściszenie sygnału dopiero za nim nie przywróci utraconych szczytów przebiegu.
Zmniejsz ostrożnie poziom wyjściowy źródła, a następnie skoryguj głośność dalej w torze, bez gwałtownego podnoszenia poziomu końcówki mocy. Jeśli przy podobnej głośności odsłuchu dźwięk się poprawi, sprawdź dopuszczalny poziom wejściowy urządzenia i ustawienie wzmocnienia. Nie przesadzaj jednak w drugą stronę: mocno stłumiony sygnał, który trzeba później znacznie wzmocnić, może uwydatnić szum. Chodzi o zapas przed przeciążeniem przy zachowaniu dobrego stosunku sygnału do szumu.
Samo złącze XLR nie gwarantuje większej odporności wejścia na przester. Połączenie balansowane może ograniczać zakłócenia wspólne indukowane w przewodzie, lecz dopuszczalny poziom sygnału wynika z parametrów konkretnych urządzeń, a nie z kształtu wtyku.
Nie dopuszczaj do obcinania sygnału we wzmacniaczu
Wzmacniacz może dostarczyć napięcie i prąd tylko w określonych granicach. Gdy szczyt sygnału wymaga więcej, wierzchołki przebiegu zostają obcięte — to clipping. Objaw zwykle pojawia się w głośnych, nagłych fragmentach, ale sam słuch nie pozwala dokładnie określić momentu, w którym zaczyna się ograniczanie. Zapas mocy przydaje się właśnie przy takich krótkich szczytach, nie tylko przy utrzymywaniu średniego poziomu odsłuchu.

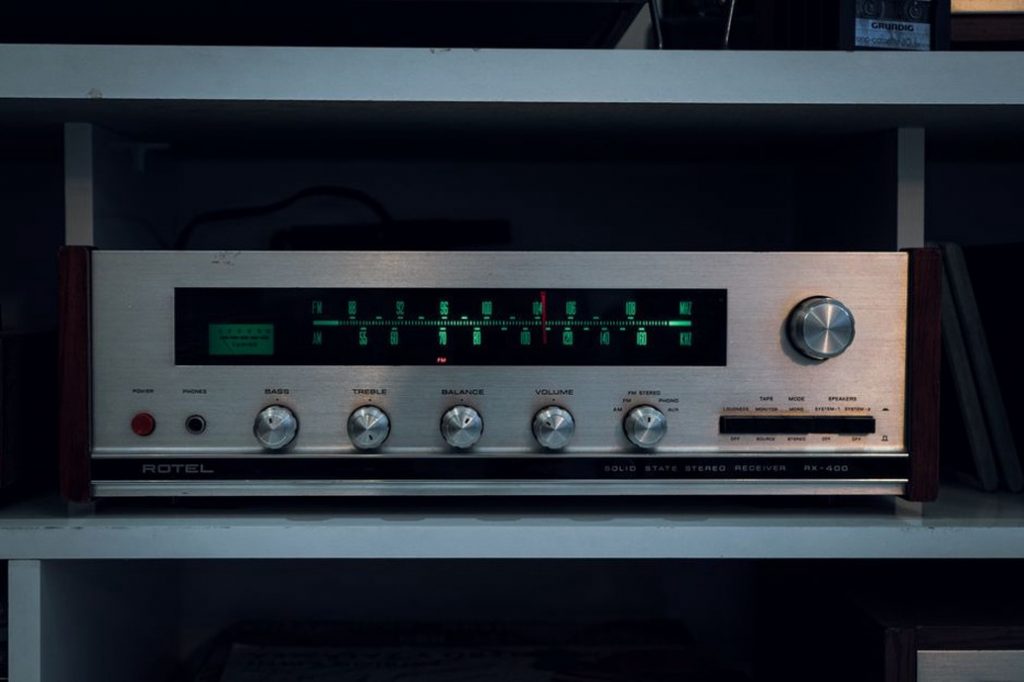

Na początek obniż głośność, ogranicz nadmierne podbicie basu i sprawdź, czy wzmacniacz może pracować z podłączonym obciążeniem. Moc w specyfikacji czytaj razem z impedancją, liczbą obciążonych kanałów i warunkami pomiaru. Wynik podany dla 4 Ω nie gwarantuje takiego samego zachowania z kolumną, której impedancja miejscami spada niżej, a charakter obciążenia zmienia się z częstotliwością. Jeśli wzmacniacz się przegrzewa lub przechodzi w tryb ochronny, przerwij próbę — dalsze podkręcanie głośności niczego użytecznego nie sprawdzi.
Kolumny o niskiej skuteczności ustawione daleko od słuchacza mogą potrzebować znacznie więcej mocy niż skuteczniejszy zestaw grający z bliższej odległości. Zanim kupisz mocniejszą końcówkę, sprawdź jednak ustawienia EQ oraz poziom odtwarzania mocno skompresowanych nagrań. Dobór wzmacniacza powinien wynikać z rzeczywistego zapotrzebowania i bezpiecznego zakresu pracy kolumn, nie z samej liczby watów w katalogu.
Co zmienia klasa D?
We wzmacniaczu klasy D granice poprawnej pracy również wyznaczają napięcie, prąd i temperatura. Inny jest sposób działania stopnia wyjściowego; dochodzi też filtr wyjściowy. W części konstrukcji zachowanie przy wysokich częstotliwościach i różnych obciążeniach zależy od projektu filtru oraz sprzężenia zwrotnego. Nie znaczy to, że typowy moduł klasy D z założenia daje słyszalne zniekształcenia. Porównuj pomiary wykonane przy podanej mocy, częstotliwości i impedancji, zamiast przypisywać wynik samej klasie pracy. Więcej o tych parametrach znajdziesz w tekście o tym, jak czytać specyfikację wzmacniacza klasy D.
Chroń głośniki przed przeciążeniem mechanicznym i cieplnym
Przy dużej głośności źródłem zniekształceń mogą być same głośniki. Membrana głośnika niskotonowego ma ograniczony zakres ruchu. Odtwarzanie bardzo niskich częstotliwości przy wysokim poziomie może doprowadzić do nieliniowej pracy lub odgłosów mechanicznych. Głośniki nagrzewają się również podczas pracy, co zmienia ich parametry i może ograniczać osiągany poziom. Moc znamionowa kolumny nie obiecuje czystego odtwarzania każdego sygnału o tej mocy.
Jeśli system ma subwoofer, filtr górnoprzepustowy dla kolumn głównych może odciążyć ich głośniki od najniższego basu i zmniejszyć wymagane wychylenie membran. Subwoofer musi jednak poprawnie przejąć odcięte pasmo; częstotliwość podziału, poziom i opóźnienie wymagają dobrania do zestawu. Samo podłączenie subwoofera, bez ograniczenia basu kierowanego do kolumn, nie daje tego efektu. W systemie dwukanałowym bez subwoofera odpowiednio ustawiony filtr może chronić kolumny przed bardzo niskimi częstotliwościami, o ile nie usuwa użytecznego zakresu nagrań.
Ma to szczególne znaczenie, gdy głośno odtwarzasz materiał z silnym sygnałem poniżej zakresu, który niewielkie kolumny potrafią efektywnie odtworzyć. Jeśli przy danym utworze pojawi się stukanie lub bas zacznie wyraźnie zniekształcać, od razu zmniejsz głośność. Dalsza próba „dla pewności” może skończyć się uszkodzeniem przetwornika.
Ogranicz zakłócenia bez pogarszania bezpieczeństwa
Brum sieciowy, przydźwięk i zakłócenia o wysokiej częstotliwości mogą sprawiać wrażenie zabrudzonego dźwięku, ale nie są tym samym co harmoniczne powstające przy przeciążeniu wzmacniacza. Trzeba ustalić, którędy dostają się do toru. Zacznij od wyciszenia źródła, a po wyłączeniu urządzeń odłączaj kolejno połączenia sygnałowe i notuj, kiedy odgłos znika. Brum pojawiający się dopiero po podłączeniu konkretnego urządzenia zawęża poszukiwania, lecz nie dowodzi, że urządzenie jest uszkodzone.
Prowadź przewody sygnałowe z dala od zasilaczy i kabli sieciowych; tam, gdzie to możliwe, unikaj zbędnej długości. Na dłuższych trasach połączenie balansowane może ograniczyć zakłócenia zbierane przez przewód, pod warunkiem że oba urządzenia je obsługują. Nigdy nie usuwaj przewodu ochronnego ani nie używaj przejściówek odłączających uziemienie urządzenia klasy I. Jeśli podejrzewasz pętlę masy, szukaj rozwiązania w połączeniach sygnałowych lub odpowiedniej izolacji toru, bez naruszania ochrony przeciwporażeniowej. Więcej o rozpoznawaniu zakłóceń od zasilaczy i innych urządzeń przeczytasz we wpisie o zakłóceniach EMC w domowym Hi-Fi.
Sprawdź, czy winny nie jest pokój
Silny rezonans basu w miejscu odsłuchu może sprawić, że system zabrzmi dudniąco, choć wzmacniacz i kolumny pracują poprawnie. Z kolei wygaszenie części basu prowokuje do podbijania jej korektorem. Sprzęt dostaje wtedy trudniejsze zadanie, a w tym punkcie pokoju poprawa może być niewielka. Wpływ pomieszczenia potrafi wyraźnie zmienić się po przesunięciu fotela o kilkadziesiąt centymetrów; to cenna wskazówka przy odróżnianiu go od problemów elektroniki związanych z poziomem sygnału.
Jeśli kłopot stale dotyczy tego samego zakresu basu, porównaj kilka ustawień kolumn, subwoofera i miejsca odsłuchu. Pomiar mikrofonem pomoże ustalić częstotliwość i skalę nierówności. EQ przydaje się do ograniczania wyraźnych podbić, ale nie powinno być pierwszym sposobem na głębokie wygaszenie. W zakresie wysokich tonów znaczenie mają też odległość kolumn od ścian, skierowanie ich osi i odbicia od pobliskich powierzchni. Zmienia się wtedy dźwięk docierający do uszu, nie parametry wzmacniacza.
Ułóż testy w kolejności, która daje jednoznaczne wyniki
- Ustal warunki występowania. Zapisz źródło, nagranie, poziom głośności, kanał i zakres częstotliwości, w którym słyszysz problem. Sprawdź, czy odgłos pozostaje podczas pauzy.
- Wyłącz dodatkowe przetwarzanie. Na czas porównania usuń podbicia EQ, tryby „loudness” i efekty przestrzenne. Potem włączaj je pojedynczo, zachowując zapas poziomu.
- Porównaj źródła i wejścia. Utrzymuj zbliżoną głośność odsłuchu — głośniejszy wariant łatwo uznać za bardziej szczegółowy albo bardziej agresywny.
- Sprawdź granice pracy. Zmniejsz poziom przy clippingu, nagłym wyłączeniu wzmacniacza lub niepokojących odgłosach z głośników. Porównaj wymagania kolumn ze specyfikacją wzmacniacza.
- Oddziel elektronikę od akustyki. Jeśli problem dotyczy głównie określonego zakresu basu, przesuń miejsce odsłuchu i wykonaj pomiar.
Pomiar THD+N, widma sygnału lub przebiegu na oscyloskopie może doprecyzować diagnozę, o ile masz odpowiedni sprzęt i potrafisz bezpiecznie go podłączyć. THD+N obejmuje zniekształcenia i szum w warunkach konkretnego testu; jedna liczba nie opisuje całego zachowania zestawu. Przy pomiarze wyjścia głośnikowego wzmacniacza, zwłaszcza mostkowego lub klasy D, trzeba uwzględnić konstrukcję wyjścia i zasady bezpiecznej pracy z przyrządem. Zacisk oznaczony „minus” nie musi być połączony z masą urządzenia.
W domu zacznij od prostego, powtarzalnego testu. Zanotuj głośność, przy której na wybranym fragmencie pojawia się szorstkość. Wyłącz podbicie basu, odtwórz fragment ciszej i stopniowo wracaj do poprzedniego poziomu. Jeśli objaw ustąpi, sprawdź zapas w DSP oraz obciążenie wzmacniacza i kolumn, zanim przywrócisz korekcję.
