Wzmacniacz wyłącza się, gdy podkręcasz głośność? Nie musi być uszkodzony. Winne bywa zbyt trudne obciążenie: druga para kolumn podłączona równolegle, pojedyncze żyły przewodu zwierające zaciski albo kolumna, której impedancja spada znacznie poniżej wartości nominalnej. Sam napis „8 Ω” na obudowie nie wystarczy do rozpoznania przyczyny.
Co naprawdę oznacza problem z impedancją?
Impedancja kolumny zmienia się wraz z częstotliwością. Zależy nie tylko od rezystancji cewek, lecz także od zachowania głośników i elementów zwrotnicy przy sygnale zmiennym. Wartość nominalna jest więc uproszczeniem. Dla wzmacniacza znaczenie ma również przesunięcie fazowe między napięciem a prądem — dlatego dwie kolumny oznaczone jako 4 Ω mogą stawiać końcówce mocy różne wymagania.
Trzeba rozróżnić dwa problemy: zbyt niską impedancję obciążenia oraz zbyt dużą rezystancję połączenia. Pierwszy może powodować nagrzewanie wzmacniacza i uruchamiać jego zabezpieczenia. Drugi oznacza spadki napięcia na przewodzie lub styku. Sama zmiana barwy czy utrata basu nie przesądza jednak o problemie z impedancją — podobny efekt może dać odwrócona polaryzacja jednej kolumny.
Objawy, które warto zapisać przed pomiarem
Zamiast poprzestać na stwierdzeniu „gra źle”, zapisz, kiedy pojawia się objaw: przy jakiej głośności, na którym wejściu i z iloma podłączonymi kolumnami. Czy dotyczy jednego kanału? Czy występuje dopiero po kilku minutach? Sprawdź też, czy wyświetlacz zgłasza przeciążenie lub przegrzanie.
- Wyłączenie przy głośnych fragmentach: możliwe jest przeciążenie prądowe, zwarcie przewodu albo zadziałanie zabezpieczenia termicznego.
- Trzaski przy poruszaniu kablem: sprawdź zacisk, wtyk i żyły przewodu. Nie musi to być kwestia niedopasowania kolumn.
- Słabszy jeden kanał: skontroluj połączenia i zamień kolumny miejscami, zanim uznasz wzmacniacz za uszkodzony.
- Problem tylko przy dwóch parach kolumn: sprawdź, czy wyjścia A i B łączą je równolegle oraz jakie obciążenie dopuszcza producent w tym ustawieniu.
Jeśli słychać gwałtowne trzaski, czuć zapach przegrzanej izolacji albo zabezpieczenie działa natychmiast po włączeniu, przerwij odsłuch. Kolejne próby z coraz większą głośnością nie pomogą ustalić przyczyny.
Bezpieczna kolejność diagnozy
1. Zacznij od konfiguracji połączeń
Przed poprawianiem przewodów głośnikowych wyłącz wzmacniacz i odłącz go od zasilania. Obejrzyj oba końce każdego kabla: żadna żyła nie powinna wystawać spod zacisku ani dotykać sąsiedniego terminala czy obudowy. Jeśli kolumna ma terminale bi-wiring, a korzystasz z jednego kabla, sprawdź obecność zworek. Ich brak może odłączyć część pasma, ale sam w sobie nie oznacza niskiej impedancji.
Na czas testu pomiń selektor głośników, przejściówki i dodatkowe złącza — podłącz jedną parę kolumn bezpośrednio do wzmacniacza. Dwie kolumny 8 Ω połączone równolegle z jednym kanałem dają w przybliżeniu 4 Ω tam, gdzie każda z nich rzeczywiście ma 8 Ω. Ponieważ impedancja zmienia się z częstotliwością, obciążenie może okazać się jeszcze trudniejsze. Nie zakładaj też, że przełącznik A+B w każdym urządzeniu działa tak samo; zajrzyj do instrukcji.
2. Izoluj kanał, kolumnę i przewód
Przy wyłączonym sprzęcie zamień lewą kolumnę z prawą, nie zmieniając konfiguracji wzmacniacza. Jeśli objaw przeniesie się na drugą stronę, podejrzana jest kolumna lub jej kabel. Jeśli pozostanie w tym samym kanale, zamień miejscami same kable. Każde przepięcie wykonuj przy wyłączonym wzmacniaczu, a odsłuch po zmianie zaczynaj cicho.
Nie podłączaj podejrzanej kolumny do kolejnego wzmacniacza tylko po to, żeby potwierdzić awarię. Najpierw wyklucz zwarcie przewodu i sprawdź kolumnę multimetrem. Gdy usterka zostaje w tym samym kanale mimo zamiany kolumn i kabli, zachowaj ostrożność przy dalszych próbach z innym obciążeniem — uszkodzona może być sama końcówka mocy.

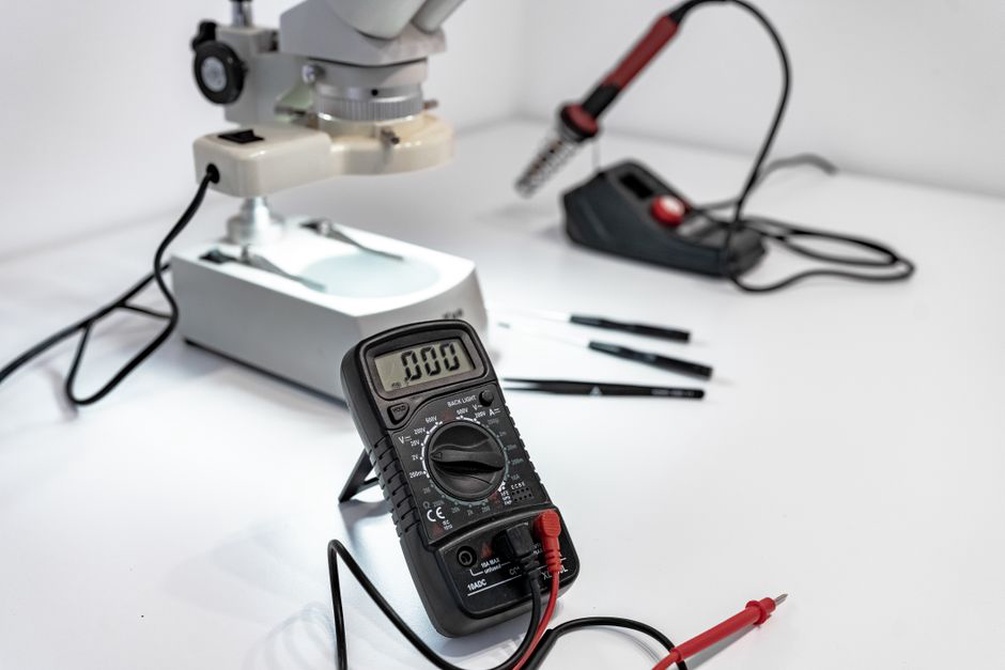

3. Użyj multimetru we właściwy sposób
Mierz wyłącznie kolumnę odłączoną od wzmacniacza. Multimetr ustawiony na pomiar rezystancji pokaże wartość dla prądu stałego, często oznaczaną jako RDC lub Re, a nie impedancję w całym paśmie. Odczyt niższy od wartości nominalnej jest normalny: sprawna kolumna 8 Ω może pokazać około 5–7 Ω, zależnie od konstrukcji. Nie jest to jednak uniwersalny próg sprawności.
Wynik bliski zeru sugeruje zwarcie, a brak ciągłości może oznaczać przerwę w przewodzie, złączu, zwrotnicy lub głośniku. Sam odczyt nie wskaże, który element zawiódł. Zanim ocenisz wynik, zewrzyj na chwilę końcówki przewodów pomiarowych, zmierz ich rezystancję i uwzględnij ją w ocenie. Rezystancja kabla głośnikowego mierzona od końca do końca powinna być mała i stabilna; skoki odczytu przy delikatnym poruszaniu przewodem wskazują na problem mechaniczny.
Gdy pomiary wyglądają poprawnie, a zabezpieczenie nadal działa
Pomiar prądem stałym nie pokaże przebiegu impedancji w funkcji częstotliwości ani kąta fazowego. Kolumna może więc mieć prawidłową ciągłość elektryczną, a mimo to stanowić trudne obciążenie w części pasma. Porównaj dane producenta kolumn — zwłaszcza minimalną impedancję — z warunkami pracy dopuszczonymi dla wzmacniacza. Deklarację „obsługuje 4 Ω” czytaj razem z ograniczeniami dotyczącymi liczby kanałów, wentylacji i poziomu mocy.
Wzmacniacze klasy D też różnią się tolerancją obciążenia. Niektóre moduły wymagają określonego obciążenia minimalnego albo mają wyjścia mostkowe. W takim układzie zacisk oznaczony jako minus nie musi być masą: nie łącz minusów kanałów ze sobą ani z uziemieniem, chyba że producent wyraźnie to dopuszcza. Ostrożność jest potrzebna również przy mostkowaniu dwóch kanałów — obciążenie każdej połówki układu jest wtedy większe, niż mogłaby sugerować nominalna impedancja kolumny.
Jeśli potrzebujesz charakterystyki impedancji w funkcji częstotliwości, zleć pomiar osobie z odpowiednim przyrządem albo użyj sprzętu przeznaczonego do takich badań, zgodnie z jego instrukcją. Zwykły multimetr go nie zastąpi. Jeżeli wzmacniacz uruchamia zabezpieczenie także z inną, sprawną kolumną o dopuszczalnej impedancji, potrzebna jest diagnostyka serwisowa, nie dalsze zwiększanie głośności.
Naprawa zależy od znalezionej przyczyny
Uszkodzony przewód lub wtyk wymień albo ponownie prawidłowo zakończ. Samo dokręcenie zacisku pomoże tylko wtedy, gdy żyły i metalowe części są nieuszkodzone. Zaśniedziały lub mechanicznie luźny terminal może wymagać naprawy. Objawy usterek połączeń opisuje też tekst Gniazda audio w sprzęcie Hi-Fi: styki, trwałość i objawy usterek.
Jeśli problem występuje przy A+B z powodu zbyt niskiej impedancji obciążenia, najprościej używać jednej pary kolumn naraz albo wybrać rozwiązanie do dystrybucji sygnału odpowiednie dla danej instalacji. Nie wstawiaj przypadkowego rezystora szeregowego jako „lekarstwa”: ograniczy dostępną moc, może zmienić współpracę wzmacniacza z kolumną i będzie wydzielał ciepło. Zwarcie wewnątrz kolumny, na przykład w zwrotnicy, powinien diagnozować po otwarciu obudowy ktoś z odpowiednimi umiejętnościami. Nie omijaj elementów zwrotnicy na próbę.
Po usunięciu usterki sprawdź układ krótko, z jedną parą kolumn i przy umiarkowanej głośności. Jeśli zabezpieczenie działało wcześniej tylko przy A+B, przetestuj najpierw każdą parę osobno. Nie włączaj ponownie A+B, dopóki dokumentacja wzmacniacza nie potwierdzi, że łączne obciążenie jest dozwolone.
