Sprawność na poziomie 85–95% pozwala wzmacniaczowi klasy D oddać dużą moc bez zamieniania większości energii w ciepło. W praktyce oznacza to mniejszą obudowę, skromniejsze radiatory, niższy pobór prądu podczas pracy i możliwość umieszczenia kilku kanałów w jednym urządzeniu bez budowania ciężkiej konstrukcji.
Nazwa „klasa D” bywa myląca, bo nie oznacza wzmacniacza cyfrowego. Sygnał na wejściu może pozostać całkowicie analogowy, a litera D jest historycznym oznaczeniem klasy pracy stopnia końcowego. W typowym układzie tranzystory mocy bardzo szybko przełączają się między przewodzeniem a odcięciem. Informacja audio jest kodowana w modulacji impulsowej, najczęściej PWM. Za stopniem przełączającym pracuje filtr wyjściowy, który tłumi wysokoczęstotliwościową składową przełączania i przekazuje do kolumn użyteczny sygnał akustyczny.
Dlaczego klasa D jest już teraźniejszością
Klasa D od dawna nie ogranicza się do subwooferów, instalacji wielokanałowych czy sprzętu przenośnego. Dopracowane moduły trafiają do aktywnych kolumn, końcówek mocy stereo, monobloków i wzmacniaczy zintegrowanych przeznaczonych do domowego Hi-Fi. O jakości nie decyduje jednak sama zasada działania, lecz cały projekt: modulator, tranzystory, pętla sprzężenia zwrotnego, filtr wyjściowy, zasilacz, prowadzenie masy i układy zabezpieczające.
W dobrze zaprojektowanym wzmacniaczu klasy D można uzyskać niski poziom zniekształceń i szumu, szerokie pasmo w zakresie słyszalnym, dobrą separację kanałów oraz niską impedancję wyjściową. Nie oznacza to, że każde urządzenie będzie brzmiało tak samo, ale przeczy tezie, że klasa D z definicji musi być kompromisem w wymagającym systemie odsłuchowym.
Co odróżnia dobry projekt od przypadkowego modułu
Stopień końcowy klasy D pracuje z częstotliwością przełączania wielokrotnie wyższą niż pasmo słyszalne. Dzięki temu filtr wyjściowy może odtworzyć sygnał audio, ale obecność energii wysokoczęstotliwościowej stawia konstruktorowi konkretne wymagania. Istotna jest zarówno kontrola emisji zakłóceń elektromagnetycznych, jak i odporność urządzenia na zakłócenia pochodzące z zewnątrz.
Filtr wyjściowy i zachowanie z kolumnami
Filtr LC, zbudowany z cewki i kondensatorów, nie jest kosmetycznym dodatkiem. Współpracuje z obciążeniem, a rzeczywista impedancja kolumny zmienia się wraz z częstotliwością. W mniej dopracowanych konstrukcjach może to powodować zauważalne zmiany charakterystyki wysokich tonów zależnie od podłączonych kolumn. Dlatego kompatybilności nie należy oceniać wyłącznie na podstawie nominalnych 4 lub 8 omów.
Rzetelny producent podaje moc dla określonej impedancji, minimalne zalecane obciążenie oraz wyniki pomiarów wykonanych w jasno opisanych warunkach. Szczególnie przydatne są wykresy THD+N względem mocy i częstotliwości, a także informacja, czy pomiar przeprowadzono z jednym, czy z dwoma kanałami wysterowanymi jednocześnie.
Zasilacz i zapas prądowy
Niewielkie rozmiary wzmacniacza klasy D nie sprawiają, że zasilacz przestaje być ważny. Zasilacz impulsowy może pracować wydajnie i stabilnie, ale musi dostarczać odpowiedni prąd przy obciążeniach zmiennych w czasie oraz współpracować z układami ochronnymi. Moc chwilowa nie jest tym samym co moc ciągła przy niskiej impedancji i jednoczesnej pracy obu kanałów.
Przy trudniejszych kolumnach więcej mówi stabilna praca bez przegrzewania i bez uruchamiania zabezpieczeń niż efektowna liczba watów w katalogu. Różnice między założeniami klasy A i D omawia tekst porównujący wzmacniacze klasy A oraz klasy D.
Parametry, które warto czytać krytycznie
Same liczby nie opiszą całego urządzenia, ale pozwalają ograniczyć niepewność. Porównując wzmacniacze, trzeba przede wszystkim sprawdzić, czy podawane wartości uzyskano w podobnych warunkach pomiarowych.
- Moc RMS lub ciągła: powinna być podana dla konkretnej impedancji i najlepiej dla całego pasma audio, a nie wyłącznie przy 1 kHz.
- THD+N: wynik ma sens tylko wtedy, gdy znamy moc, częstotliwość, obciążenie i pasmo pomiarowe. Bardzo niski rezultat przy 1 W nie mówi wiele o zachowaniu wzmacniacza blisko maksymalnej mocy.
- Stosunek sygnału do szumu: warto sprawdzić poziom odniesienia i sposób ważenia. Parametr jest szczególnie ważny przy kolumnach o wysokiej skuteczności.
- Odpowiedź częstotliwościowa: zwróć uwagę, dla jakiego obciążenia została zmierzona. W klasie D reakcja na impedancję kolumn może mieć większe znaczenie niż w klasycznych konstrukcjach liniowych.
- Wzmocnienie napięciowe i czułość wejściowa: te parametry decydują o zgodności z przedwzmacniaczem, DAC-em lub źródłem wyposażonym w regulację głośności.
Do sprawdzenia własnego toru nie trzeba od razu laboratorium. Podstawowe pomiary poziomu szumu, odpowiedzi systemu w pomieszczeniu i poziomów sygnału pomagają wychwycić oczywiste problemy. Metodykę opisuje przewodnik po pomiarach systemu Hi-Fi w domu.

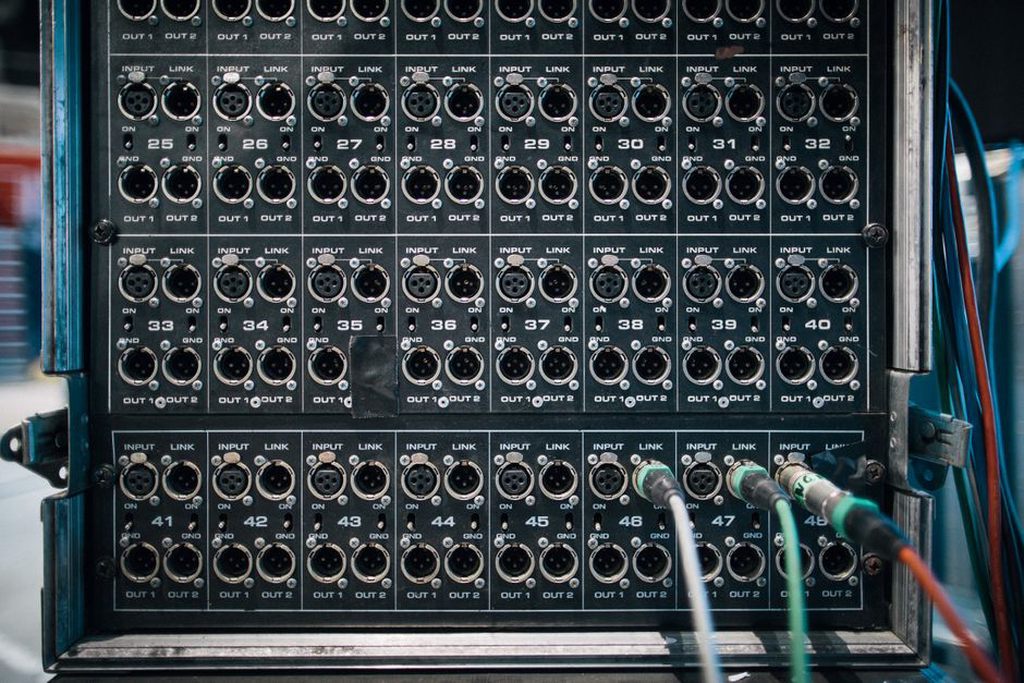

Połączenia, zakłócenia i praktyka instalacyjna
Wysokoczęstotliwościowe przełączanie wymaga porządku w okablowaniu, ale nie jest argumentem za audiotechnicznymi mitami. Przewody głośnikowe powinny być poprawnie zakończone, nieuszkodzone i prowadzone rozsądnie, z dala od bardzo czułych przewodów sygnałowych. Nie zwijaj nadmiaru kabla głośnikowego w ciasną cewkę ani nie podłączaj przypadkowych filtrów do wyjścia wzmacniacza, jeśli producent ich nie przewidział.
Jeżeli wzmacniacz ma wejścia XLR, a cały tor od źródła do końcówki jest faktycznie zbalansowany, połączenie symetryczne może lepiej odrzucać zakłócenia wspólne na dłuższych odcinkach przewodów. Nie naprawi jednak wadliwego uziemienia ani pętli masy. Słyszalny brum należy diagnozować metodycznie: odłączać kolejne źródła i sprawdzać konfigurację. Nie wolno usuwać przewodu ochronnego z zasilania.
Granice przewagi klasy D
Klasa D nie jest automatycznie lepsza od każdej konstrukcji AB, A czy lampowej. Dla części użytkowników liczą się również ergonomia, liczba wejść, obsługa słuchawek, możliwość serwisowania albo współpraca z konkretną parą kolumn. Wzmacniacze klasy D mają też własne ograniczenia: w niektórych układach większą zależność odpowiedzi od obciążenia, wysokie wymagania dotyczące zgodności elektromagnetycznej oraz potrzebę starannego zaprojektowania sekcji wejściowej.
Chłodna obudowa nie jest dowodem ogromnego zapasu mocy. Wysoka sprawność opisuje straty energii, a nie zdolność wzmacniacza do napędzenia każdej kolumny przy dowolnym poziomie głośności. Liczy się dopasowanie konkretnego urządzenia do obciążenia, poziomu odsłuchu i wielkości pomieszczenia.
Jak rozsądnie ocenić wzmacniacz klasy D
- Sprawdź minimalną impedancję zalecaną przez producenta wzmacniacza oraz rzeczywisty przebieg impedancji używanych kolumn, jeśli takie dane są dostępne.
- Porównuj moc, zniekształcenia i szum tylko wtedy, gdy pomiary wykonano w tych samych warunkach.
- Ustal, czy źródło zapewnia właściwy poziom wyjściowy i czy potrzebny będzie przedwzmacniacz.
- Przetestuj urządzenie w docelowym układzie. Zwróć uwagę na ciszę przy braku sygnału, stabilność połączeń i brak aktywacji zabezpieczeń.
- Przy nietypowych zakłóceniach sprawdź rozmieszczenie przewodów, listwę zasilającą oraz obecność urządzeń radiowych w pobliżu.
Test zacznij od pracy bez odtwarzanego sygnału. Przy regulatorze głośności ustawionym w zwykłej pozycji posłuchaj kolumn najpierw z miejsca odsłuchowego, a później z bliska. Następnie zwiększaj poziom na dobrze znanym nagraniu i obserwuj, czy wzmacniacz zachowuje stabilność przy gęstym materiale oraz niskich tonach. Taka próba mówi o konkretnym zestawie więcej niż sama etykieta „klasa D”.
