W systemie 5.1 pięć kanałów nie oznacza pięciu takich samych miejsc dla kolumn. Kanał centralny przenosi głównie dialogi, surroundy odpowiadają za przestrzeń, a subwoofer odtwarza najniższe częstotliwości oraz sygnał LFE. Dlatego konfigurację warto zacząć od głównego miejsca odsłuchu i funkcji poszczególnych kanałów, zamiast ustawiać wszystkie kolumny pod ścianami.
Co oznaczają oznaczenia 5.1, 7.1 i Dolby Atmos
Pierwsza liczba określa liczbę kanałów szerokopasmowych, druga — liczbę niezależnych kanałów niskotonowych. W systemach z kanałami wysokości trzecia liczba oznacza liczbę głośników sufitowych lub górnych. Przykłady:
- 5.1 — lewy, centralny, prawy, dwa surroundy oraz jeden subwoofer;
- 7.1 — układ 5.1 rozszerzony o dwa tylne kanały surround;
- 5.1.2 — pięć kanałów podstawowych, subwoofer i dwa kanały wysokości;
- 7.2.4 — siedem kanałów podstawowych, dwa subwoofery i cztery kanały wysokości.
Druga liczba nie musi oznaczać dwóch fizycznych obudów subwoofera. Dwa subwoofery mogą odtwarzać ten sam sygnał LFE, ale pracować w różnych miejscach pokoju. Zwykle chodzi o bardziej równomierny bas w strefie odsłuchowej, a nie o samo podniesienie głośności.
Punkt odsłuchowy wyznacza układ
Najpierw wyznacz główne miejsce odsłuchu. Dopiero potem ustawiaj kolumny. W typowym kinie domowym lewy i prawy głośnik frontowy wraz z miejscem odsłuchu tworzą zbliżony trójkąt równoboczny. Kąt między frontami, widziany z fotela, wynosi zwykle około 44–60 stopni. Kanał centralny powinien znaleźć się na osi ekranu i możliwie blisko wysokości uszu.
Jeśli głośnik centralny musi stać pod telewizorem, nie wsuwaj go głęboko do zamkniętej półki. Odbicia od blatu i wnęki mogą pogorszyć zrozumiałość mowy. Lepiej wysunąć obudowę do krawędzi mebla, lekko skierować ją ku górze i zostawić wolną przestrzeń dla tylnego portu bass-reflex, jeśli kolumna go ma.
Kanały surround i wysokości
W układzie 5.1 kolumny surround ustawia się po bokach albo lekko za słuchaczem, najczęściej pod kątem około 90–110 stopni względem osi patrzenia. Mogą wisieć nieco powyżej poziomu uszu, zwłaszcza gdy kanapa stoi blisko ściany. Nie warto jednak montować ich bardzo wysoko pod sufitem: efekty otaczające tracą wtedy precyzję i zaczynają zlewać się z kanałami wysokości.
W systemie 7.1 dochodzą tylne kanały surround, umieszczane za miejscem odsłuchu, zwykle pod kątami około 135–150 stopni. Nie zastępują one głośników bocznych. Gdy sofa jest dosunięta do tylnej ściany, prawidłowe rozmieszczenie 7.1 staje się trudne. W takich warunkach dobrze ustawione 5.1 często brzmi spójniej.
Głośniki sufitowe lub nakładki Atmos powinny tworzyć osobną warstwę pionową. W konfiguracji 5.1.2 parę montuje się zwykle lekko przed albo lekko za miejscem odsłuchu, zależnie od możliwości sufitu i zaleceń procesora AV. Nie ma sensu wykorzystywać kanałów wysokości tylko dlatego, że wzmacniacz ma wolne gniazda. Ich pozycja powinna wyraźnie odróżniać je od sceny przedniej.
Dobór elektroniki: liczba kanałów to nie wszystko
Amplituner AV z siedmioma końcówkami mocy może dekodować więcej kanałów, ale nie zawsze jest w stanie jednocześnie zasilić wszystkie kolumny. W specyfikacji trzeba odróżnić liczbę kanałów przetwarzania od liczby wbudowanych wzmacniaczy. Model obsługujący przetwarzanie 11.2 może wymagać zewnętrznej końcówki mocy dla części zestawu.
Liczy się też sposób podawania mocy. Deklarowane „100 W” zmierzone przy obciążeniu jednego kanału niewiele mówi o pracy pięciu czy siedmiu kanałów naraz. Sygnał filmowy jest zmienny, lecz zasilacz i układy zabezpieczeń nadal muszą obsłużyć rzeczywiste obciążenie. Przy mało skutecznych kolumnach, w dużym pokoju albo podczas głośnego odsłuchu zewnętrzna końcówka mocy dla frontów lub wszystkich kanałów może być rozsądniejszym rozwiązaniem niż oczekiwanie pełnej mocy od kompaktowego amplitunera.
Impedancja kolumn nabiera szczególnego znaczenia, gdy kilka kanałów gra jednocześnie na wysokim poziomie. Kolumny o nominalnej impedancji 4 Ω mogą schodzić jeszcze niżej w części pasma. Elektronika powinna być przystosowana do takiego obciążenia, a przewody głośnikowe mieć odpowiedni przekrój i pewne zakończenia. Praktyczne zasady doboru mocy i obciążenia opisuje poradnik jak dobrać wzmacniacz do kolumn głośnikowych.
Połączenia sygnałowe i głośnikowe
W prostym zestawie źródła HDMI — odtwarzacz, konsola, dekoder lub komputer — podłącza się do amplitunera. Ten przekazuje obraz do telewizora albo projektora i dekoduje dźwięk. Jeśli głównym źródłem są aplikacje w telewizorze, przydaje się HDMI eARC. Umożliwia przesłanie dźwięku z telewizora do amplitunera, także w wybranych formatach wielokanałowych. Warunkiem jest zgodność urządzeń, aktywna funkcja eARC w menu oraz przewód HDMI o odpowiedniej klasie.
Przewód optyczny przesyła dźwięk cyfrowy, lecz ogranicza dostępne formaty. Zwykle nie przenosi bezstratnych ścieżek wielokanałowych ani obiektowego Atmos w jego pełnych wariantach. Analogowe wyjścia stereo telewizora również nie dostarczą prawdziwego sygnału 5.1. Amplituner może zastosować upmix, ale nie odzyska dyskretnych kanałów, których nie było w źródle.
Każdy przewód głośnikowy musi zachować tę samą polaryzację: dodatni zacisk wzmacniacza łączy się z dodatnim zaciskiem kolumny, a ujemny z ujemnym. Odwrócenie polaryzacji jednego kanału nie uszkodzi sprzętu, ale może osłabić stereofonię, pogorszyć dialogi i zmienić bas w zakresie podziału z subwooferem. Warto opisać kable na obu końcach, szczególnie w instalacji prowadzonej w ścianach lub peszlach.
Przewody w ścianie i bezpieczeństwo
Przewody głośnikowe układane na stałe powinny być przeznaczone do takiego montażu i prowadzone zgodnie z lokalnymi zasadami instalacyjnymi. Nie należy umieszczać ich w tej samej rurze co przewody sieciowe 230 V. Gdy trasy muszą się skrzyżować, lepiej zrobić to pod kątem zbliżonym do 90 stopni niż prowadzić kable równolegle przez długi odcinek. Ogranicza to ryzyko przydźwięku i indukowanych zakłóceń.
Nie podłączaj wyjść głośnikowych dwóch wzmacniaczy do jednej kolumny bez przełącznika zaprojektowanego do tego zastosowania. Dotyczy to również prób współdzielenia kanałów między amplitunerem a wzmacniaczem stereo. Jeśli system ma działać w dwóch trybach, potrzebne są odpowiednie wejścia bypass, wyjścia pre-out albo przełączanie wykonane zgodnie z instrukcją producenta.
Subwoofer i zarządzanie basem
Ustawienie kolumn jako „Small” w amplitunerze nie jest oceną ich jakości ani wielkości obudowy. Oznacza, że częstotliwości poniżej ustalonego punktu podziału trafiają do subwoofera. Dla wielu zestawów rozsądnym punktem wyjścia jest 80 Hz, ale właściwa wartość zależy od możliwości kolumn, pomiarów i ustawienia w pokoju. Małe satelity mogą wymagać wyższego podziału, a duże kolumny frontowe czasem pozwalają zejść niżej.
Subwoofer podłącza się najczęściej z wyjścia LFE/Subwoofer amplitunera do wejścia liniowego subwoofera. Jeśli ma on własny filtr dolnoprzepustowy, podczas współpracy z amplitunerem AV zwykle ustawia się go na maksimum albo wybiera tryb LFE, by nie nakładać dwóch filtrów. Pokrętło głośności subwoofera na początku ustaw w położeniu pośrednim, a korektę pozostaw procedurze kalibracyjnej. Po pomiarach sprawdź, czy amplituner nie musiał zastosować skrajnego podbicia lub tłumienia poziomu. Taki wynik może sugerować nieodpowiednie ustawienie regulatora albo niekorzystną pozycję subwoofera.
Położenie subwoofera mocno wpływa na rozkład basu. Ustawienie w narożniku zwykle podnosi poziom najniższych częstotliwości, ale może również uwydatnić dudnienie związane z modami pomieszczenia. Przesunięcie subwoofera o kilkadziesiąt centymetrów potrafi zmienić rezultat bardziej niż regulacja korektorem. Przy dwóch subwooferach nie zakładaj, że identyczne ustawienia fazy będą zawsze właściwe — liczy się ich wspólna odpowiedź w miejscu odsłuchu.
Kalibracja automatyczna nie zastępuje kontroli

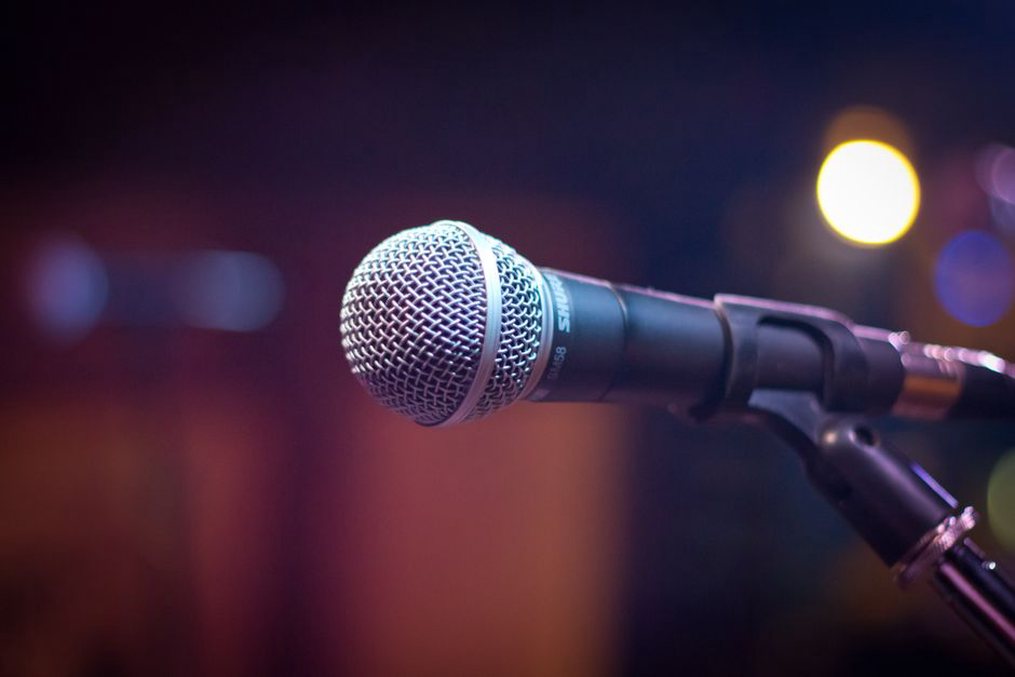

Systemy automatycznej kalibracji mierzą odległości, poziomy i odpowiedź częstotliwościową za pomocą mikrofonu pomiarowego. Mikrofon ustaw na statywie, na wysokości uszu. Nie kładź go na oparciu kanapy ani poduszce i nie trzymaj go w dłoni. W czasie pomiarów w pomieszczeniu powinno być cicho: klimatyzacja, wentylator projektora, rozmowy czy hałas z ulicy mogą zafałszować wynik.
Po automatycznej konfiguracji sprawdź kilka podstawowych elementów:
- czy każdy głośnik został przypisany do właściwego kanału;
- czy odległości są wiarygodne — różnica względem pomiaru miarką może wynikać z opóźnień filtrów, ale rażące wartości sugerują błąd;
- czy częstotliwości podziału nie obciążają małych kolumn zbyt niskim basem;
- czy kanał centralny zachowuje czytelność przy rzeczywistym materiale;
- czy poziom subwoofera nie dominuje nad resztą pasma.
Testowe tony potwierdzają, że sygnał trafia do właściwego głośnika, ale nie są pełnym testem instalacji. Warto odsłuchać znany film z dialogami, muzykę wielokanałową oraz sceny z efektami płynnie przemieszczającymi się między kanałami. Przeskok dźwięku lub wyraźna „dziura” z tyłu sceny najczęściej wskazują na problem z geometrią, pomylonym okablowaniem albo poziomami kanałów.
Brum, zakłócenia i kolejność diagnozy
Instalacja wielokanałowa łączy wiele urządzeń zasilanych z sieci: telewizor, amplituner, aktywny subwoofer, konsolę, dekoder, switch sieciowy, a czasem komputer. Brum potrafi pojawić się po podłączeniu pojedynczego kabla antenowego, HDMI lub przewodu sygnałowego. Nie należy usuwać bolca ochronnego ani używać niebezpiecznych przejściówek odłączających uziemienie.
Najlepiej odłączać kolejne elementy pojedynczo, przy wyłączonym sprzęcie, i sprawdzać, po którym połączeniu problem wraca. Szczególnej uwagi wymagają telewizja kablowa, komputery i urządzenia zasilane z różnych punktów. Bezpieczne metody identyfikacji i usuwania takich problemów opisuje tekst Pętla masy w systemie Hi-Fi: skąd bierze się brum i jak go usunąć bezpiecznie.
Zanim przewody zostaną zamknięte w ścianie, wykonaj prosty test każdego kanału: odtwórz sekwencję testową, sprawdź oznaczenia kabla przy wzmacniaczu i przy głośniku, a następnie zapisz konfigurację — pozycje kolumn, długości tras, częstotliwości podziału oraz wyniki kalibracji. Taka dokumentacja pozwala później znaleźć błąd bez zgadywania, na przykład po remoncie, zmianie amplitunera lub rozbudowie systemu z 5.1 do 5.1.2.
