Kiedy w salonie odsłuchowym pada stwierdzenie, że wzmacniacz „gra ciepło”, a kolumny „mają jedwabistą górę”, inżynier automatycznie sięga po przyrządy pomiarowe. Subiektywne opisy, choć barwne i często trafne, rzadko dają się przełożyć na powtarzalne kryteria oceny. Pomiary dostarczają języka, który pozwala oddzielić rzeczywiste właściwości toru audio od akustyki pomieszczenia, nastroju słuchacza czy efektu placebo. W domowym Hi-Fi właśnie ta obiektywna warstwa decyduje o tym, czy system będzie wierny nagraniu, czy jedynie przyjemnie zniekształcać dźwięk.
Pasmo przenoszenia i liniowość – fundament wierności
Najczęściej przywoływanym parametrem jest pasmo przenoszenia, czyli zdolność urządzenia do odtwarzania wszystkich częstotliwości z jednakowym poziomem. W praktyce nie chodzi wyłącznie o zakres podawany w katalogu (np. 20 Hz – 20 kHz), ale o tolerancję, z jaką ten zakres jest realizowany. Różnica ±0,1 dB oznacza, że wzmacniacz praktycznie nie dodaje własnej barwy, podczas gdy spadek o 3 dB na skraju pasma będzie już wyraźnie słyszalny jako utrata głębi basu lub przygaszenie wysokich tonów. Pomiary wykonane za pomocą analizatora widma i sygnału przemiatanego (sweep) pokazują nie tylko same granice, ale i wszelkie lokalne podbicia czy osłabienia – na przykład rezonansowy szczyt w okolicy 80 Hz, który może być mylnie interpretowany jako „dynamiczny bas”.
Dla przedwzmacniaczy i źródeł cyfrowych kluczowa jest liniowość w całym zakresie dynamiki. Test z sygnałem o poziomie -90 dBFS ujawnia, czy przetwornik cyfrowo-analogowy zachowuje strukturę cichych dźwięków, czy też gubi je w szumie własnym. Wzmacniacz mocy bada się pod kątem płaskości charakterystyki przy różnych obciążeniach – rezystancja 4 Ω, 8 Ω, a także obciążenie o charakterze zespolonym symulującym rzeczywistą kolumnę głośnikową. Dopiero taki zestaw danych pozwala stwierdzić, że urządzenie jest neutralne, a nie jedynie „dobrze zestrojone” z konkretnym modelem kolumn.
Zniekształcenia harmoniczne i intermodulacyjne – co naprawdę słyszymy
THD, czyli całkowite zniekształcenia harmoniczne, to wskaźnik często nadużywany w materiałach marketingowych. Pojedyncza liczba, np. 0,001%, mówi niewiele, jeśli nie znamy warunków pomiaru – częstotliwości, poziomu mocy wyjściowej i szerokości pasma analizy. Znacznie więcej informacji daje widmo zniekształceń, czyli rozkład poszczególnych harmonicznych. Druga harmoniczna (100 Hz przy sygnale 50 Hz) jest odbierana przez słuch jako ocieplenie, podczas gdy wyższe harmoniczne nieparzyste – piąta, siódma – brzmią ostro i drażniąco. Wzmacniacz o THD 0,01% zdominowanym przez drugą harmoniczną może być subiektywnie przyjemniejszy od modelu o THD 0,001%, w którym dominuje siódma harmoniczna. Pomiary widma ujawniają tę różnicę, podczas gdy goła liczba THD ją zaciera.
Zniekształcenia intermodulacyjne (IMD) są jeszcze bardziej wymowne. Powstają, gdy dwa lub więcej tonów przechodzi przez nieliniowy układ, tworząc produkty sumacyjne i różnicowe, które nie mają związku harmonicznego z oryginalnym sygnałem. W muzyce, gdzie jednocześnie brzmi wiele instrumentów, IMD objawia się jako „błoto” – utrata klarowności w gęstych fragmentach utworu. Standardowy test SMPTE (60 Hz + 7 kHz w proporcji 4:1) lub nowszy pomiar wielotonowy (multitone) z kilkudziesięcioma częstotliwościami rozłożonymi w paśmie akustycznym pokazuje, jak wzmacniacz radzi sobie z rzeczywistym, złożonym sygnałem, a nie tylko z laboratoryjną sinusoidą.
Szumy i odstęp od szumu – cisza, która gra
Stosunek sygnału do szumu (SNR) określa, jak daleko poniżej maksymalnego poziomu użytecznego znajduje się szum własny urządzenia. W torze zbalansowanym o wysokim poziomie napięciowym (np. +4 dBu) szumy są zwykle mniej problematyczne niż w domowych połączeniach niezbalansowanych RCA, gdzie poziomy są niższe, a podatność na pętle masy większa. Pomiary SNR wykonuje się z uwzględnieniem krzywej korekcyjnej A, która symuluje charakterystykę słuchu ludzkiego – szumy słyszalne w zakresie 2–5 kHz są bardziej uciążliwe niż te poniżej 100 Hz. Wzmacniacz o SNR 100 dB(A) w praktyce oznacza, że przy normalnym poziomie odsłuchu szum własny jest niesłyszalny nawet z odległości kilkudziesięciu centymetrów od głośnika wysokotonowego.

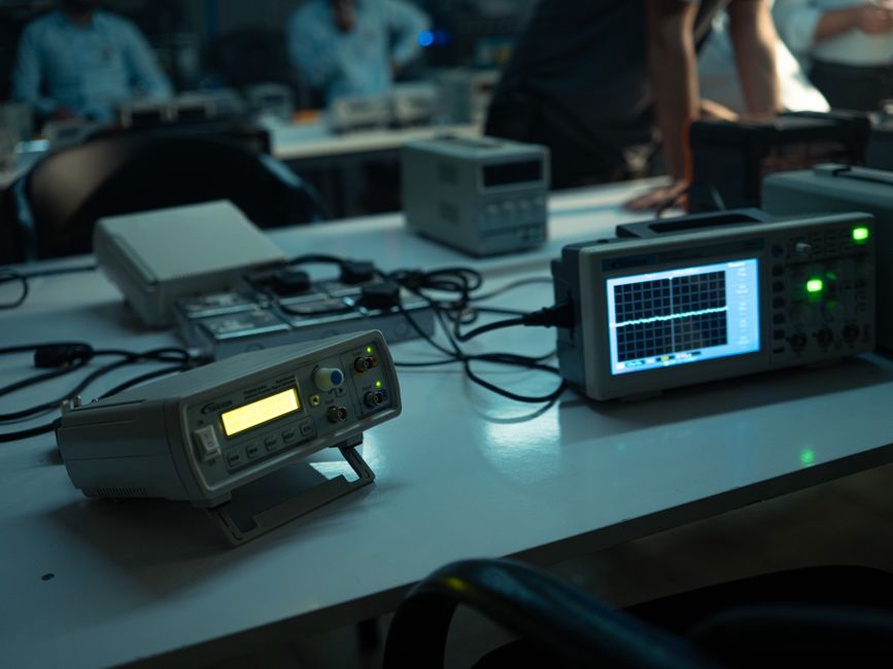

Osobnym zagadnieniem jest szum impulsowy i zakłócenia okresowe, które nie zawsze ujawniają się w standardowym pomiarze SNR. Analiza FFT przebiegu wyjściowego przy zwartym wejściu pozwala wykryć przydźwięk sieciowy (50 Hz i harmoniczne 100, 150 Hz), pozostałości po przetwornicy impulsowej (w zakresie kilkudziesięciu–kilkuset kHz) czy zakłócenia od zewnętrznych pól elektromagnetycznych. W artykule Jak radzić sobie z zakłóceniami RF w systemach audio opisano szczegółowo, jak identyfikować i eliminować tego typu problemy, które często są mylnie przypisywane samemu wzmacniaczowi.
Impedancja wyjściowa i współczynnik tłumienia – kontrola nad głośnikiem
Współczynnik tłumienia (damping factor) to stosunek impedancji nominalnej kolumny do impedancji wyjściowej wzmacniacza. Wartość 200 przy 8 Ω oznacza, że impedancja wyjściowa wynosi 0,04 Ω. Parametr ten opisuje zdolność wzmacniacza do kontrolowania ruchu membrany głośnika niskotonowego po zaniku impulsu – im niższa impedancja wyjściowa, tym szybciej membrana wraca do położenia spoczynkowego. Pomiary wykonuje się w funkcji częstotliwości, ponieważ impedancja wyjściowa nie jest stała – wzrasta przy bardzo niskich i wysokich częstotliwościach, zwłaszcza we wzmacniaczach z transformatorem wyjściowym lub bez głębokiego sprzężenia zwrotnego.
W praktyce istotniejsza od pojedynczej liczby jest interakcja z rzeczywistą impedancją kolumny. Głośnik o impedancji znamionowej 4 Ω może mieć minimum 2,8 Ω w okolicy 150 Hz i szczyt ponad 30 Ω przy częstotliwości rezonansowej obudowy. Wzmacniacz o wyższej impedancji wyjściowej będzie w takim punkcie zmieniał charakterystykę częstotliwościową – w miejscu spadku impedancji kolumny napięcie na jej zaciskach zmaleje, powodując lokalne osłabienie pasma. Pomiary odpowiedzi częstotliwościowej przy obciążeniu symulującym rzeczywistą kolumnę ujawniają te odchylenia, które w teście z rezystorem 8 Ω pozostałyby niewidoczne. Więcej o doborze wzmacniacza do konkretnych kolumn można znaleźć w materiale Am1000, gdzie omówiono praktyczne aspekty dopasowania w zaawansowanych instalacjach.
Przesłuch i separacja kanałów – scena stereo w liczbach
Przesłuch (crosstalk) mierzy, jaka część sygnału z jednego kanału przedostaje się do drugiego. Wartość -60 dB przy 1 kHz oznacza, że sygnał przenikający jest milion razy słabszy – w praktyce niesłyszalny. Problem pojawia się przy wyższych częstotliwościach, gdzie pojemności pasożytnicze między ścieżkami na płytce drukowanej czy w potencjometrze głośności powodują wzrost przesłuchu. Wzmacniacz z separacją spadającą do -40 dB przy 10 kHz będzie zawężał scenę dźwiękową, a precyzja lokalizacji pozornych źródeł ulegnie pogorszeniu. Pomiary wykonuje się osobno w obu kierunkach (z lewego do prawego i odwrotnie), ponieważ asymetria w topografii układu często prowadzi do różnych wyników.
W systemach zbalansowanych separacja kanałów jest z natury lepsza dzięki symetrycznemu prowadzeniu sygnału, ale kluczowe pozostaje ekranowanie i jakość złącz. W praktyce domowej warto zmierzyć przesłuch nie tylko samego wzmacniacza, ale całego toru – od źródła przez przedwzmacniacz do wyjść głośnikowych – ponieważ kable i przełączniki mogą wprowadzać dodatkowe sprzężenia pojemnościowe.
Moc wyjściowa – nie tylko waty
Pomiar mocy wyjściowej wzmacniacza wymaga podania co najmniej trzech wartości: mocy ciągłej (RMS) przy określonym obciążeniu i paśmie, mocy przy obydwu kanałach wysterowanych jednocześnie oraz mocy szczytowej w krótkim impulsie. Deklaracja „100 W na kanał” bez informacji, czy dotyczy to pracy dwukanałowej przy 8 Ω i THD 0,1% w paśmie 20 Hz – 20 kHz, jest bezużyteczna. Wzmacniacz zasilany pojedynczym transformatorem o ograniczonej wydajności może osiągać 100 W w trybie mono, ale przy obciążeniu obu kanałów moc spadnie do 70 W na kanał – pomiar dwukanałowy natychmiast to ujawnia.
Istotny jest również przebieg mocy w funkcji czasu. Wzmacniacze impulsowe klasy D często mają zapas mocy szczytowej znacznie przewyższający moc ciągłą, co przy odtwarzaniu dynamicznej muzyki przekłada się na lepszą kontrolę przejściówek. Pomiary z użyciem sygnału burst (np. 20 ms tonu 1 kHz powtarzanego co 500 ms) pokazują rzeczywistą zdolność do oddawania impulsów bez wchodzenia w przester. Zasilacz i kondensatory w torze zasilania mają tu kluczowe znaczenie – ich pojemność i niska impedancja wewnętrzna decydują o tym, czy wzmacniacz „dyszy” przy mocnym uderzeniu w stopę centralną, czy zachowuje pełną kontrolę.
Pomiary w służbie diagnostyki i kalibracji
Przyrządy pomiarowe nie służą wyłącznie do oceny sprzętu przed zakupem. W domowym systemie mikrofon pomiarowy i oprogramowanie analizujące odpowiedź pomieszczenia pozwalają zidentyfikować rezonanse własne pokoju, które potrafią zmienić charakterystykę częstotliwościową w punkcie odsłuchowym nawet o ±12 dB. Korekcja DSP oparta na takich pomiarach, opisana szerzej w artykule Equalizery w systemach audio: Klucz do doskonałego dźwięku, umożliwia skompensowanie najgorszych nierównomierności bez ingerencji w sam wzmacniacz.
Pomiary napięcia niezrównoważenia na wyjściu wzmacniacza (DC offset) to prosta procedura, która może zapobiec uszkodzeniu głośników. Napięcie stałe rzędu kilkudziesięciu miliwoltów jest akceptowalne, ale wartości powyżej 100 mV powodują przesunięcie cewki z liniowego zakresu pracy i wzrost zniekształceń. Wzmacniacze bez sprzężenia zwrotnego stałoprądowego lub z niesprawnym serwomechanizmem dryftu zera wymagają okresowej kontroli – zwłaszcza po zmianie temperatury otoczenia lub po transporcie.
Nie można też pominąć pomiarów związanych z kompatybilnością elektromagnetyczną. Wzmacniacze impulsowe, zwłaszcza te o wyższej mocy, generują silne pole w zakresie częstotliwości przełączania i jej harmonicznych. Bliskość czułych obwodów gramofonowych czy przedwzmacniaczy RIAA może prowadzić do wniesienia zakłóceń, które nie są słyszalne jako brum, ale podnoszą poziom szumu tła. Detekcja takich problemów za pomocą sondy pola bliskiego i analizatora widma to standardowa procedura w poważnym podejściu do budowy systemu.
Wielokanałowe instalacje kina domowego stawiają dodatkowe wymagania – pomiar zgodności fazowej między kanałami, opóźnień czasowych i wzajemnego poziomu głośności. Błędnie skalibrowany kanał centralny lub subwoofer z odwróconą fazą potrafi zniszczyć wrażenie przestrzenności nawet na najlepszym sprzęcie. Pomiary, wykonane raz i zapisane w pamięci procesora DSP, są gwarancją, że system odtwarza ścieżkę dźwiękową zgodnie z intencją realizatora, a nie według przypadkowej akustyki salonu.
