Duży kondensator przy zasilaczu i mały tuż obok układu wzmacniającego nie są zamiennikami. Pierwszy ogranicza spadki napięcia, gdy końcówka mocy pobiera prąd; drugi daje lokalną drogę szybkim zmianom prądu. Sama duża pojemność nie zapewni skutecznego odsprzęgania, a mały kondensator ceramiczny nie zgromadzi dość energii na dłuższy impuls basowy.
Kondensatory pracują też w torze sygnału, sprzężeniu zwrotnym, filtrach i obwodach ochronnych. O ich działaniu decyduje nie tylko pojemność, lecz także rodzaj elementu, miejsce montażu i warunki pracy. Dlatego suma pojemności w zasilaczu niewiele mówi o zachowaniu całego wzmacniacza.
Magazyn energii w zasilaczu
W klasycznym zasilaczu z transformatorem i mostkiem prostowniczym kondensatory wygładzające ładują się w pobliżu szczytów napięcia sieciowego. Pomiędzy kolejnymi doładowaniami zasilają układ. Przy prostowaniu pełnookresowym sieci 50 Hz podstawowa częstotliwość tętnień wynosi 100 Hz. Większy średni pobór prądu lub mniejsza pojemność oznaczają większą zmianę napięcia w tym czasie.
Skalę zjawiska można oszacować ze wzoru ΔV ≈ I/(ft·C), gdzie ft to częstotliwość tętnień. Przy średnim poborze 1 A, pojemności 10 000 µF i tętnieniach 100 Hz wychodzi około 1 V. To tylko przybliżenie: pobór prądu końcówki audio zmienia się wraz z sygnałem, a wynik zależy też od transformatora, prostownika i rezystancji połączeń.
Duży bank kondensatorów może ograniczyć spadki napięcia szyn zasilania podczas wymagających fragmentów nagrania. Nie dostarczy jednak mocy, której nie zapewnia transformator lub zasilacz impulsowy. Większa pojemność oznacza ponadto większy prąd rozruchowy i obciążenie prostownika, więc projekt musi uwzględniać zabezpieczenie, ograniczanie prądu ładowania oraz dopuszczalny prąd tętnień kondensatorów. Dobór mocy do kolumn to osobna kwestia, omówiona w tekście o tym, ile mocy potrzebuje wzmacniacz do domowego Hi-Fi.
ESR, prąd tętnień i temperatura
Rzeczywisty kondensator ma rezystancję szeregową ESR i indukcyjność pasożytniczą. Prąd tętnień płynący przez ESR wydziela ciepło. Przy wyborze elementu do zasilacza nie wystarczy więc sprawdzić pojemności i napięcia znamionowego: liczą się też dopuszczalny prąd tętnień, temperatura pracy i przewidywana trwałość. Kondensator tuż obok radiatora może starzeć się szybciej niż taki sam element w chłodniejszym miejscu.
Napięcie znamionowe musi przewyższać najwyższe napięcie, jakie może pojawić się na kondensatorze, również przy wysokim napięciu sieci i małym obciążeniu. Elektrolity są zwykle spolaryzowane, a odwrotne podłączenie grozi ich uszkodzeniem. W zasilaczu z dwiema szynami biegunowość trzeba sprawdzać względem punktu wspólnego, nie tylko według kolorów przewodów.
Odsprzęganie: dlaczego odległość ma znaczenie
Końcówka mocy, stopień sterujący i układ operacyjny potrzebują stabilnego zasilania także wtedy, gdy prąd zmienia się szybko. Kondensator odsprzęgający blisko wyprowadzeń zasilania pozwala takim impulsom zamknąć się w krótkiej, lokalnej pętli. Gdy jest daleko, indukcyjność ścieżek i przewodów ogranicza jego skuteczność, nawet jeśli pojemność dobrano poprawnie.

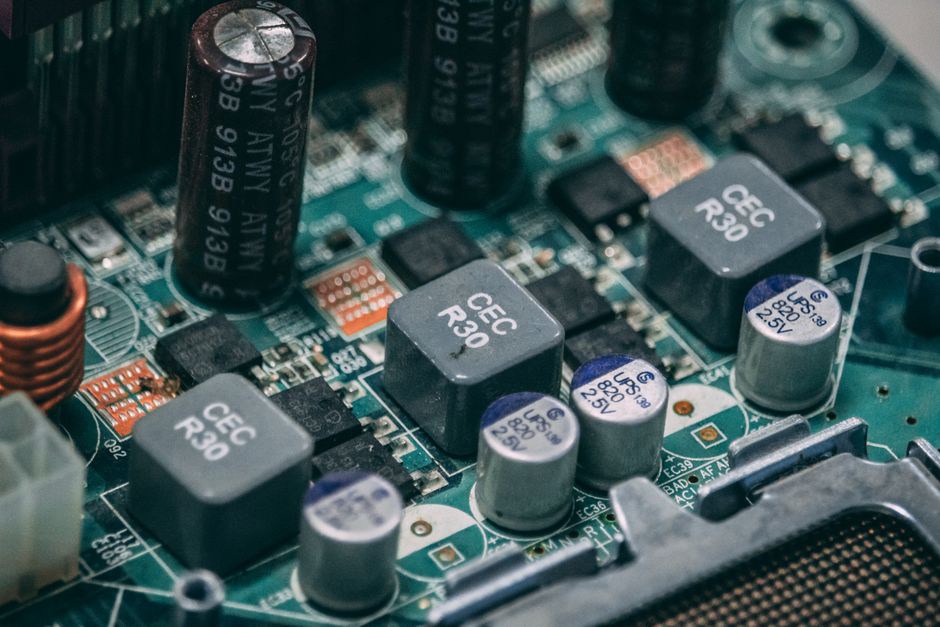

Dlatego często łączy się elementy o różnych właściwościach: większy elektrolityczny lub polimerowy obsługuje wolniejsze zmiany, a mały ceramiczny lub foliowy — wyższe częstotliwości. Nie warto jednak dokładać kondensatorów na ślepo. Ich pojemności wraz z indukcyjnością ścieżek mogą tworzyć rezonanse; niektóre stabilizatory wymagają też określonego zakresu ESR na wyjściu. W gotowym wzmacniaczu wartości i rozmieszczenie elementów są częścią projektu, a nie uniwersalnym przepisem na modyfikację.
Odsprzęganie wpływa również na przesłuchy między kanałami. Przy wspólnym zasilaniu pobór prądu jednego kanału może zmieniać napięcie dostępne dla drugiego. Pomagają lokalne kondensatory, połączenia o niskiej impedancji i przemyślany układ masy. Sam napis „dual mono” nie mówi jeszcze, jak skutecznie odseparowano obwody.
Kondensatory w torze sygnału
Sprzęganie między stopniami
Kondensator sprzęgający przepuszcza zmienny sygnał audio, a blokuje składową stałą między stopniami. Przydaje się, gdy układy mają różne napięcia spoczynkowe. Wraz z rezystancją wejściową następnego stopnia tworzy filtr górnoprzepustowy o częstotliwości granicznej w przybliżeniu fg = 1/(2πRC). Dla 1 µF i 20 kΩ jest to około 8 Hz.
To poniżej typowego pasma odsłuchowego, ale kilka takich filtrów w jednym torze może już mieć łączny wpływ na amplitudę i fazę niskich częstotliwości. Zbyt duża pojemność kondensatora wejściowego też ma konsekwencje: może wydłużyć ustalanie się napięć po włączeniu i nasilić trzaski, jeśli układ wyciszania nie jest do tego przystosowany.
Gdy na elemencie występuje napięcie stałe, polaryzowany elektrolit bywa praktyczny dzięki dużej pojemności przy niewielkich wymiarach. Jeśli napięcie zmienne zmienia znak wokół zera, projektant może wybrać kondensator niepolarny, foliowy albo układ bez kondensatora sprzęgającego. Decydują wymagana pojemność, dostępne miejsce i dopuszczalne napięcie stałe na wejściu lub wyjściu.
Sprzężenie zwrotne i stabilność
Kondensatory w pętli sprzężenia zwrotnego kształtują wzmocnienie w funkcji częstotliwości i pomagają utrzymać stabilność. Nawet element o pojemności kilku pikofaradów może ograniczać wzmocnienie przy częstotliwościach poza pasmem słyszalnym, przy których wzmacniacz mógłby się wzbudzić. Przypadkowa zmiana jego wartości może zmniejszyć margines fazy, wywołać oscylacje, przegrzewanie stopnia wyjściowego lub problemy przy określonym obciążeniu.
W torze audio kondensatory służą również do tłumienia sygnałów radiowych na wejściu. Taki filtr powinien zatrzymywać zakłócenia spoza użytecznego pasma, nie ograniczając pasma akustycznego. Żeby to ocenić, trzeba znać impedancję źródła i wejścia oraz zmierzyć charakterystykę. Samo dodanie kondensatora nie „wygładza” dźwięku z definicji.
Szczególna rola kondensatorów we wzmacniaczach klasy D
Końcówka klasy D przełącza tranzystory z częstotliwością znacznie wyższą od pasma audio. Towarzyszą temu szybkie impulsy prądu, dlatego kondensatory odsprzęgające o małej indukcyjności muszą być bardzo blisko stopnia przełączającego. Długie połączenie z dużymi kondensatorami zasilacza nie obsłuży tych impulsów skutecznie. Powiększy za to powierzchnię pętli prądowej, utrudniając kontrolę zakłóceń elektromagnetycznych.
W wielu konstrukcjach między wyjściem przełączającym a głośnikiem znajduje się filtr LC. Jego kondensator, razem z cewką i obciążeniem, ogranicza składową przełączającą na wyjściu. Pojemność, straty i dopuszczalne napięcie tego elementu wpływają na charakterystykę i nagrzewanie. W układzie mostkowym żaden z zacisków głośnikowych nie musi być odniesiony do masy tak jak w typowym wyjściu jednokońcówkowym. Przypadkowe dodanie kondensatora między zaciskiem a obudową może więc uszkodzić moduł.
Kondensatory pracują też w filtrach zasilaczy impulsowych używanych w wielu wzmacniaczach klasy D. Tam, poza pojemnością, liczą się ESR, prąd tętnień i zachowanie przy częstotliwości przetwornicy. Nie należy mylić ich z kondensatorami wyjściowego filtra audio: pracują w innych obwodach i sama zgodność wartości nominalnej nie czyni ich zamiennikami.
Dielektryk i konstrukcja: co naprawdę sprawdzić
Napis „audio grade” nie zastąpi danych katalogowych. Najpierw trzeba ustalić, jaką funkcję kondensator pełni w układzie:
- Elektrolityczny aluminiowy: zapewnia dużą pojemność przy rozsądnych wymiarach, dlatego często filtruje zasilanie. Wymaga uwagi na polaryzację, temperaturę i prąd tętnień.
- Foliowy: sprawdza się w torze sygnału i filtrach, gdy potrzebne są stabilne parametry i małe straty. Przy dużych pojemnościach zajmuje sporo miejsca.
- Ceramiczny: przydaje się do szybkiego odsprzęgania. Pojemność niektórych dielektryków, zwłaszcza klasy II, zmienia się pod wpływem napięcia stałego i temperatury, co ma znaczenie w precyzyjnych filtrach.
- Polimerowy: może mieć niskie ESR i dobrze znosić prąd tętnień, ale musi odpowiadać wymaganiom stabilizatora oraz reszty obwodu.
Trzeba sprawdzić także tolerancję, dopuszczalny prąd, zakres temperatur i dopasowanie mechaniczne do płytki. Dwa kondensatory oznaczone „100 µF” mogą zachowywać się inaczej przy wysokiej częstotliwości lub pod napięciem roboczym. Zwłaszcza w przypadku elementów ceramicznych pojemność podana przez producenta jest mierzona w określonych warunkach, niekoniecznie takich jak w urządzeniu.
Co da się zmierzyć, a czego nie dowodzi odsłuch
W zasilaczu można zmierzyć tętnienia i spadki napięcia pod kontrolowanym obciążeniem. Na wyjściu wzmacniacza — pasmo przenoszenia, szum, zniekształcenia i zachowanie przy obciążeniu. Oscyloskop może ujawnić oscylacje wysokoczęstotliwościowe lub nadmierne tętnienia, których nie da się wiarygodnie rozpoznać samym odsłuchem. Przy klasie D trzeba dobrać sondę i ustawienia pomiaru do sygnałów przełączających.
Stwierdzenie, że po wymianie kondensatora „bas stał się szybszy”, nie wskazuje jeszcze przyczyny. Mogło chodzić o usunięcie usterki, różnicę głośności lub inne warunki porównania. Jeśli stary element stracił pojemność albo ma wysokie ESR, przywrócenie właściwych parametrów może przynieść mierzalną poprawę. W sprawnym układzie droższy kondensator nie poprawia charakterystyki automatycznie.
Starzenie i bezpieczna diagnostyka
Elektrolity starzeją się szybciej w wysokiej temperaturze. O usterce mogą świadczyć większe tętnienia zasilania, przydźwięk zależny od obciążenia, trudności z uruchomieniem lub niestabilna praca. Wybrzuszenie obudowy i wyciek to wyraźne oznaki uszkodzenia, lecz brak takich śladów nie potwierdza sprawności. Pomiar pojemności i ESR jest pomocny, jeśli wykona się go odpowiednim przyrządem i poprawnie zinterpretuje; wynik dla elementu wlutowanego w płytkę mogą zafałszować równoległe ścieżki obwodu.
Nawet po odłączeniu wzmacniacza kondensatory zasilacza mogą utrzymywać niebezpieczne napięcie. Zgaszona dioda ani wyjęta wtyczka nie dowodzą, że się rozładowały. Oględziny wnętrza, pomiary i wymianę elementów w urządzeniu z napięciem sieciowym należy powierzyć osobie z kwalifikacjami i odpowiednim sprzętem. Przy diagnozie serwisowej warto zapisać przed wymianą pojemność, ESR zmierzone w określonych warunkach oraz napięcie tętnień podczas pracy. Takie dane pomagają odróżnić usterkę od wymiany uzasadnionej wyłącznie wiekiem urządzenia.
